（1）概念

由一地向另一地传递信息即是通信。利用“电”来传递消息的通信方式称为电通信。由于电通信方式能使消
息几乎在任意的通信距离上实现既迅速、有效而又准确、可靠的传递的缘故，所以获得了非常广泛的发展。如
今，在自然科学中，以致“通信”一词几乎成了电通信的同义词。

（2）分类

按传输媒介不同，可分为两大类：有线通信和无线通信。

有线通信可分为：明线、电缆、光纤通信等。

无线通信可分为：短波、长波、散射、微波中继、卫星通信等。

（2）通信方式

按消息传送的方向与时间，通信的方式可分为单工、半双工和全双工通信。

所谓单工通信，即是指消息上能单方向进行传输的工作方式，如广播、遥控等。

所谓半双工通信，即是指通信双方都能收发消息，但不能同时进行收和发的工作方式，如对讲机等。

所谓全双工通信，即是指通信双方可同时进行双向传输消息的工作方式，如普通电话。

（3）主要性能指标

在数字通信系统里，主要的性能指标有两个：即传输速率和差错率。

2、报社卫星传版系统（单向）

（1）组成

报社卫星单向传版的核心部分是由 EFDATA SDM-300，EFDATA SDR-54等设备组成的一个星状广播式卫星
通信网。

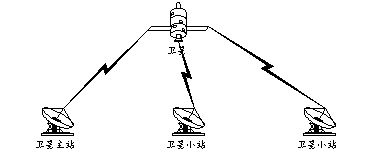

EFDATA单向卫星通信系统 结构如下图。

（2）系统工作过程

该系统是一个单向系统，由主站发送信号，小站只能接收信号，不能发送信号。主站设备，室内部分包括一
台卫星调制解调器 （EFDATA SDM-300）；室外部分包括 C波段卫星天线、室外单元射频分系统。SDM-300负
责将从主站通信计算机送来的信号经过编码、调制送到射频单元上，再发送到卫星。

小站设备包括天线、卫星接收机（SDR-54）。SDR-54负责将从星上接收到的信号解调、解码后送至小站的
通信计算机。

报社版面数据文件是由下列方式传送到各印点的：

① 报纸版面文件做好后，先送到主站的通信计算机；

② 由通信计算机将文件通过SDM-300发送至星上；

③ 信号由卫星转发后，由各小站接收，通过SDR-54 将信号恢复成计算机数据送至小站的通信计算机；

④ 传输过程中，小站检测出文件有错，则小站的接收计算机屏幕上会有提示，这时，由小站操作员电话
通知主站操作员；

⑤ 主站操作员将有错误的文件重发；

⑥ 小站重新接收有错的文件，直到正确为止。

（3）小站设备各部分的连接及信号流程：

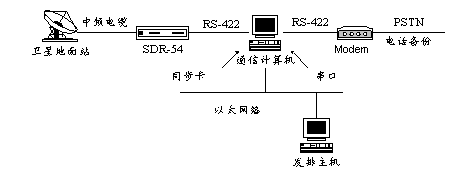

小站设备连接框图如下：

数据接收流程:

天线将主站发至卫星的信号接收到后，通过射频电缆送到接收机（SDR-54 ），SDR-54 将信号解调，处理
后通过RS-422电缆送到通信计算机上的同步通信卡。当数据完全无误地由通信计算机接收到后，即可由发排机
通过以太网将文件取出发排。

数据接收流程如下：

1、主站软件功能

（1） 单向自动广播传版：主站通讯机指定的目录下一旦接收到照排传送的版面文件，立即按已确定的接收小站
一次性将版面数据发给各地小站；

（2） 重发广播版面：选择当日某一发送时间的所有文件及接收小站，重发版面文件，避免漏发；

（3） 补发版面数据包：对未收到全部版面文件的小站进行丢包重发；

（4） 广播传版消息：传送关于传版工作的消息，协调主站与小站之间的收发文件工作；

（5） 传版结束通知：主站于每天传版结束向小站通知版面传输情况，确保小站接收完全；

（6） 查看已广播版面：向小站发送数据后，根据需要查看具体发送情况记录；

（7） 查看发送日志：用于查看系统保存的主站与小站每天数据发送、接收情况；

（8） 接收小站设置：设置、修改小站站名、站号、经纬度、联系人、电话等；

（9） 小站分组：可用于代其他报社传版时，划分其固定接收小站，方便传版操作；

（10） 通信参数据设置：设定发送次数、时间、路径等参数。

2、小站软件功能

（1） 查看版面接收：随时查看当日版面接收情况、显示特定时间段内接收到的文件；

（2） 查看广播传版消息：随时查看当日及过去收到的主站发送的有关传版的消息，如传版时间变更通知等；

（3） 查看传版结束通知：查看主站发送的传版结束通知，查看主站发送版面、时间、次数及是否有数据包丢失
等问题；

（4） 查看日志：查看任意时间主站至小站间数据发送接收情况，系统可自动生成接收日志；

（5） 通信参数设定：设定小站编号、工作时间、超时等候时间、任务保留时间等参数。

1、软硬件设备的优势

（1）硬件部分

硬件设备可靠——选用美国EFData公司的卫星设备，我公司对该设备进行过多次测试实验，满足实用要求；
以该设备组建了多个卫星传版网（如中国日报、深圳商报、法制日报等），从运行情况看，该设备稳定可靠、故
障率极低，无需日常维护。人民日报社卫星传版系统也是采用EFData公司的产品。

单机备件充足——该设备在北京地区有充足的备用设备，东泽公司平时也有一定数量的备件，能保证北京及
外地小站设备故障后24小时内的更换、修复。

系统备份有效——东泽公司为其他报社承建了多个卫星传版系统，均选用EFData公司的设备。全国报社印点
中有60多个小站使用EFData的设备，如果卫星接收站出毛病，可临时借用他家的设备急用。

（2）软件部分

软件运行稳定——东泽公司开发的飞天卫星传版系统经多家报社长时间使用验证，该软件稳定、高效。

适用报业特点——该软件传版操作方便，各种设置简单有效，各类记录详细全面，其功能既适合单一报纸传
版，又适合一报多刊不同发行地区分别传版，以及为其他报社代传业务。

技术保障可靠——该软件为东泽公司独立开发，有高技术的软件人员保障，能确保其不断升级以及适应报业
新技术的发展。

2、服务的优势

本地服务迅速快捷——公司地处北京，与设备供应商联络方便，各种设备及备件取、送、修均方便迅速。与
报社的联系、系统的建设、送货、维护、调测都很方便。

技术先进施工迅速——我们为多家报社安装及改造过激光照排系统，技术人员非常熟悉激光照排技术及和报
社其他部门的连接，在以卫星传版网连接及技术分析过程中能准确地发现影响传版效果的各种因素。我们先后为
工人日报、解放军报、法制日报、中国日报、经济日报、中国青年报安装过近100个卫星地面站，熟悉全国各主
要代印点的环境、建站条件及代印点人员的工作方式，熟练掌握卫星地面站安装的各项技术，能够非常熟练迅速
地安装地面卫星站。

服务思想用户至上——我们对用户的承诺是24小时的热线服务，无论节假日与夜晚，我们都有专职的技术人
员值班。越是节假日和夜班，报社越是紧张，我们服务越是到位。我们为热线配备了手机、汉显呼机和汽车，保
证收到用户请求后，1小时赶到用户现场。在系统开通前，我们提供免费的技术培训，在系统开通和升级时，我
公司派出长驻人员在用户单位上班保驾。

东泽公司由于树立了长期服务报业的思想，追求高技术、高质量和合理的利润，一方面降低工程成本、提高
工效，另一方面由于长期推广、应用EFData公司的设备，我们与供货商有良好的关系，在进货价格上有一定的
优惠，而自主开发的软件更可使我们将最大的利益让给客户。随着产品的不断推广应用，在竞争中我们的价格也
将越来越具有优势。

1、公司自成立以来，先后完成过多个卫星传版工程，主要内容如下：

（1）解放军报社卫星传版系统

（2）工人日报社卫星传版系统

（3）中国日报卫星传版系统

（4）中国日报卫星通信系统二期工程

（5）深圳商报卫星传版系统

（6）法制日报卫星传版系统

（7）中国青年报社卫星传版系统

（8）深圳特区报社卫星通信系统

（9）经济日报社卫星传版系统

（10）北京日报社卫星传版系统

（11）浙江日报社卫星传版系统

2、法制日报卫星工程建设过程

法制日报卫星传版网建设工程，比较集中地体现了现代报业对卫星传版需求与建设的特点：该工程建设时间
短、代印点多、地域分布广、可靠性要求高、传版流程通用。

东泽公司的整个建设过程，也体现出现代高科技公司的工作特点：

工程准备充分——根据法制的建设意向，先期备货；

分组建设实施——主站建成后，分成五—六个工作小组，分片、分线施工，仅从11月25日至12月15日完成
23个小站安装；

施工一次到位——所有小站一次性安装调测成功，并在现场对印点技术人员完成培训工作。

验收严格圆满——99年3月，双方技术人员对传版网络运行情况进行了验收测试，测试结果表明系统达到合
同要求，验收工作圆满完成。

整个工程11月20日签定合同，12月15日建成试运行，12月25日用新系统出报，99年1月1日正式启用，使用
至今没有因施工问题影响出报。3月份完成验收，整个工程圆满结束，充分体现了公司工程建设的高效率、高质
量。
